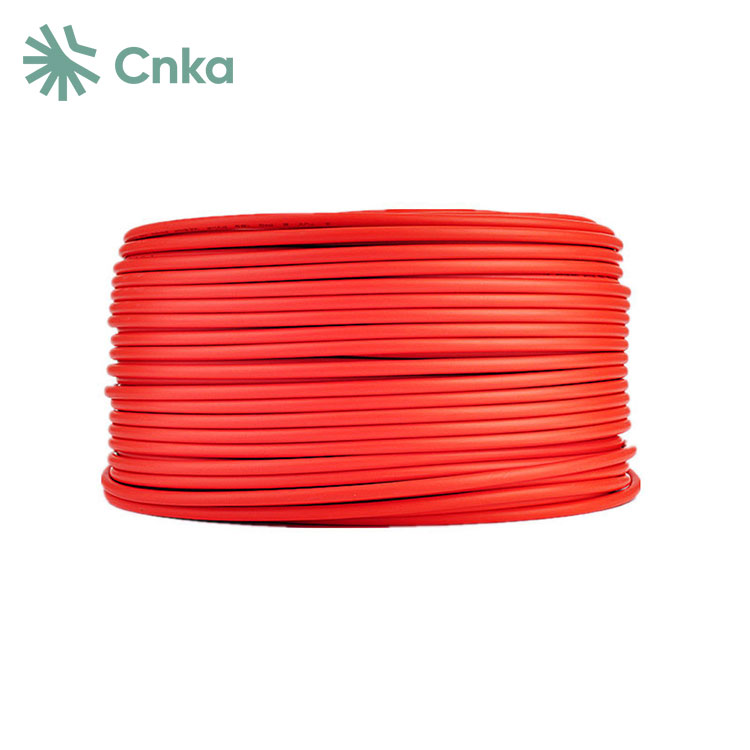

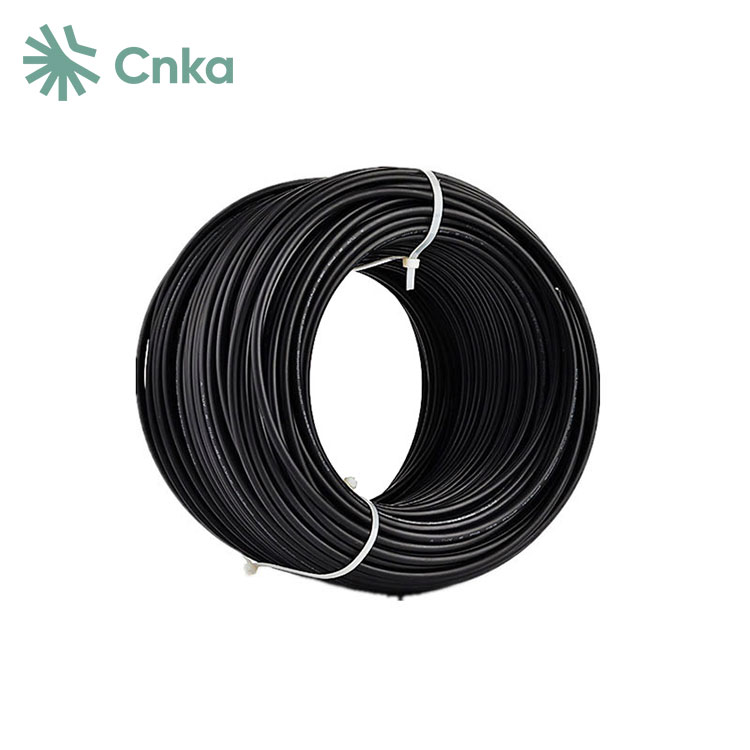

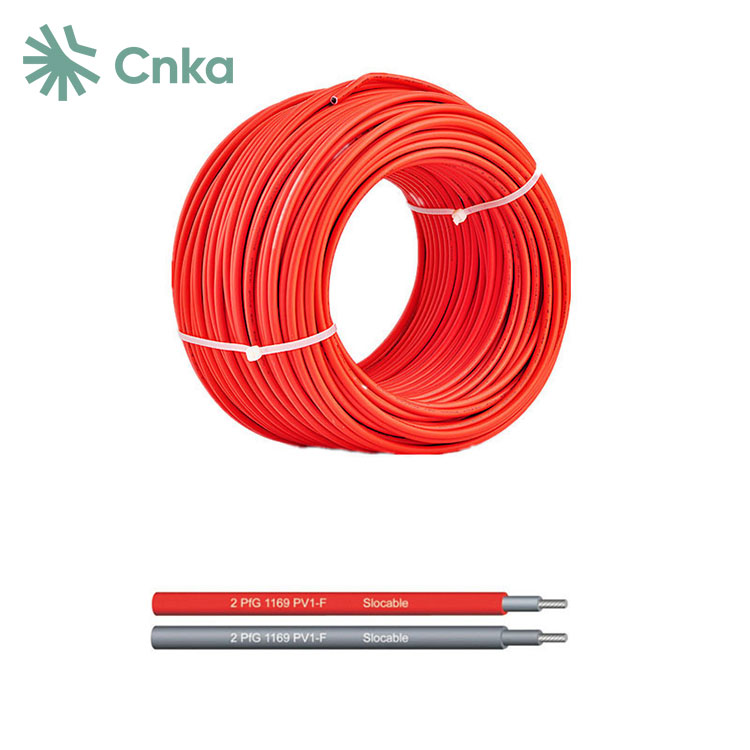

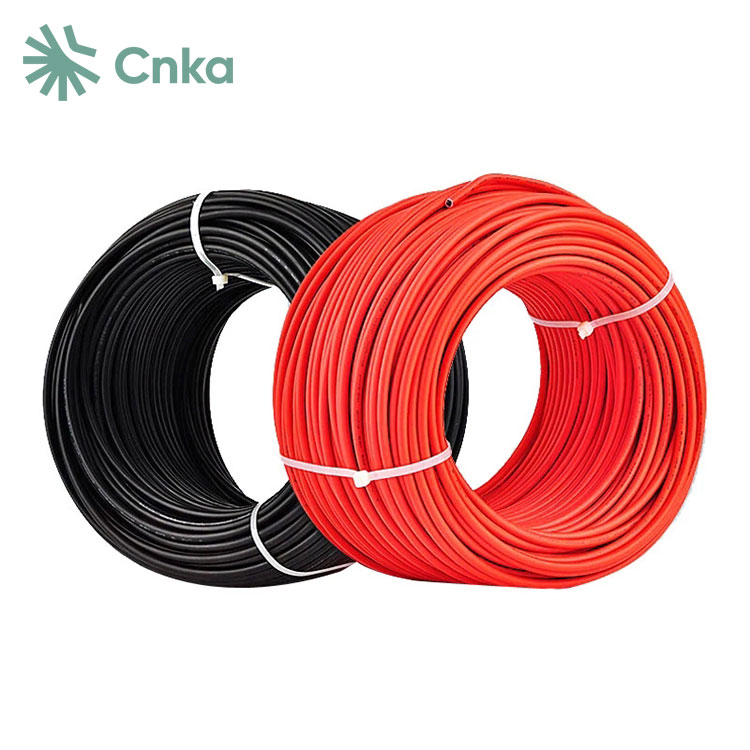

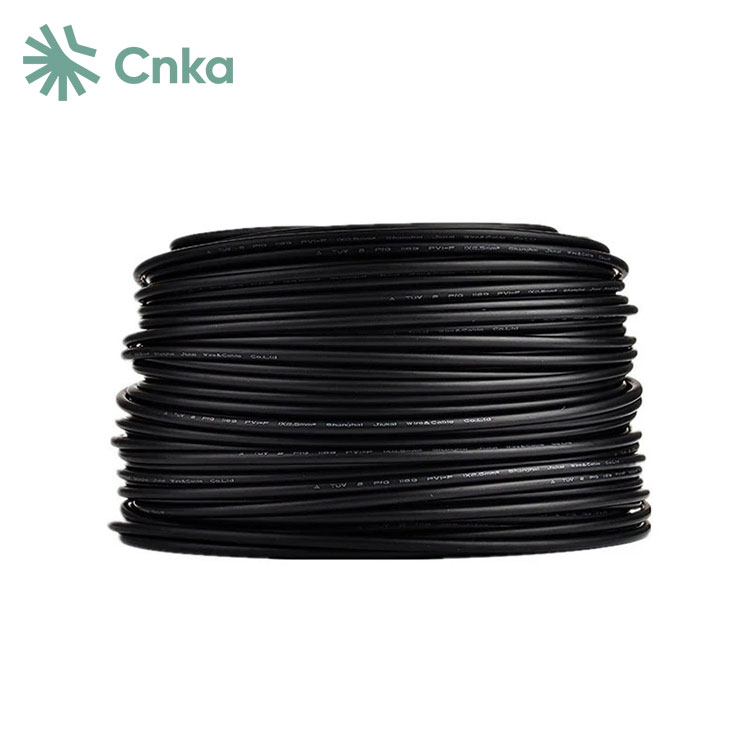

Cablul solar de 10 AWG, accesibil și durabil al producătorilor din China, este proiectat pentru conectarea modulelor fotovoltaice la cutiile de combinare. Are o structură simplă și utilizează material izolator din poliolefină, oferind rezistență excelentă la căldură, rezistență la frig, rezistență la ulei și rezistență la UV. Acest cablu este potrivit pentru condiții de mediu dure și oferă un anumit grad de rezistență mecanică. Poate fi protejat folosind conducte, cu suporturi pentru modulul fotovoltaic servind drept canale și puncte de fixare pentru aranjarea cablurilor, minimizând astfel impactul factorilor de mediu.
|
Tip |
Cruce |
Strand |
Conductor |
Conductor |
Exterior |
Evaluat |
Evaluat |
|
mm² |
Nr.xφ(mm) |
mm |
Ω/km |
mm |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0,25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4,0mm2 |
4.0 |
56 xφ0,3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0,3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
Sârmă |
Clasa 5, conserve |
|
Material de izolare |
XLPE |
|
Dublu izolat |
|
|
Fara halogeni |
|
|
Rezistență ridicată la uleiuri, grăsimi, oxigen |
|
|
si ozon |
|
|
Rezistent la microbi |
|
|
Rezistent UV |
|
|
Rezistență ridicată la uzură și abraziune |
|
|
Test Flam Conform |
DIN EN 50265-2-1 UL1571(VW-1) |
|
Cea mai mică rază de îndoire permisă |
5XD |
|
Interval de temperatură |
-40℃~+90℃ |
|
Culori |
Negru/rosu |
1 Tensiunea maximă a cablului este potrivită pentru un interval de temperatură ambientală de la -40°C la +90°C.
2 Conform standardului IEC/EN 60216-1, temperatura maximă a firului este de 120°C pentru o durată de 20.000 de ore.
3 Temperatura de scurtcircuit a cablului este de 200°C pentru o durată de 5 secunde.
4 Cablul îndeplinește standardul EN 60216-2 (indice de temperatură +120°C), așa cum a fost verificat prin testul de durabilitate termică.
5 Cablul respectă standardul EN 60811-3-1 în urma testului de presiune la temperatură înaltă.
6 Cablul este rezistent la umiditate și căldură, îndeplinește standardul EN 60068-2-78 și poate rezista la 85% umiditate.
1 Asigurați-vă că cablul este protejat de forțele mecanice externe, supraîncălzire, coroziune și alte pericole.
2 Reduceți la minimum lungimea cablului pe cât posibil, respectând în același timp cerințele de siguranță.
3 Instalarea și întreținerea cablurilor ar trebui să fie concepute pentru confort.
4 Evitați așezarea cablurilor în zonele care sunt programate pentru excavare.
5 Asigurați-vă că cablul îndeplinește cerințele privind raza de îndoire admisă în orice punct de cotitură din metoda și calea de instalare.
