Diferențe între întrerupătoarele DC și AC
Întreruptoarele proiectate pentru sistemele de curent curent (DC) și curent alternativ (AC) diferă semnificativ datorită comportamentelor electrice unice ale fiecărui tip de curent. Mai jos este o comparație detaliată:
1.. Comportament curent și provocări de extincție a arcului
Caracteristici actuale AC:
Direcția alternativă periodic (50Hz sau 60Hz).
În mod natural, traversează zero de 100-120 de ori pe secundă, facilitând întreruperea arcului.
Break-urile standard se bazează pe această traversare zero pentru a stinge eficient arcul.
Caracteristici de curent continuu: curge într-o direcție continuu, fără încrucișări zero.
Arcul este mai persistent și mai greu de stins, necesitând mecanisme de suprimare mai puternice.
Sunt necesare modele specializate (de exemplu, lovituri magnetice, chute de arc sau aer forțat) pentru a rupe curentul.
2. Tensiune și evaluări curente

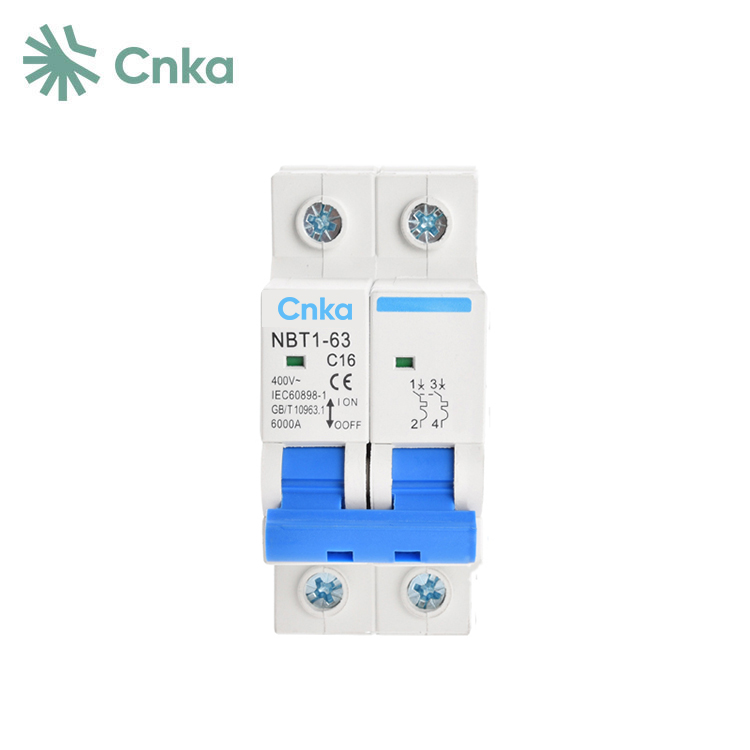

Breakers AC:
De obicei evaluat pentru tensiunea RMS (de exemplu, 120V, 240V, 480V).
Common în distribuția de energie gospodărească, comercială și industrială.
Capacitatea de rupere variază de obicei de la câțiva amperi la câteva sute de amperi.

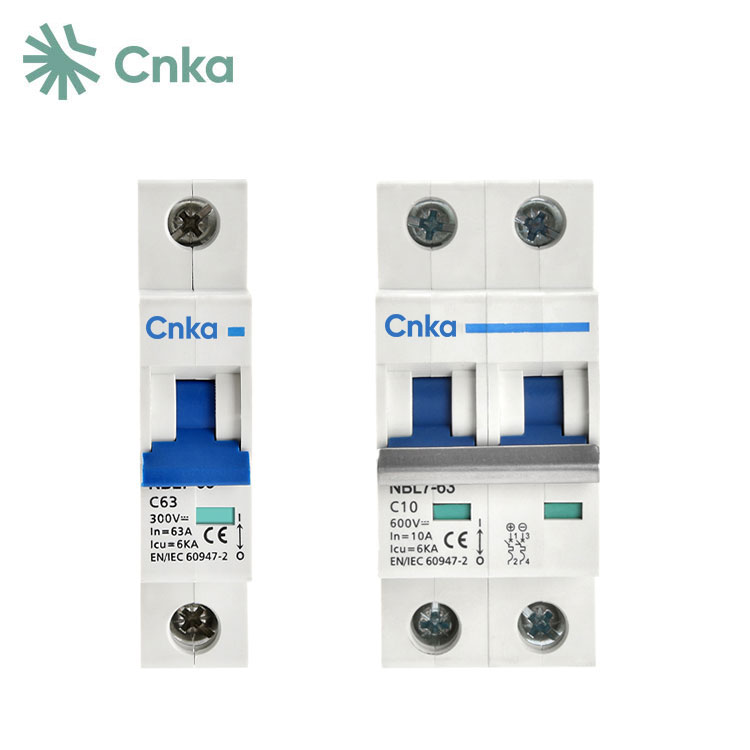

DC Breakers:
Evaluată pentru tensiune constantă de curent continuu (de exemplu, 12V, 24V, 48V, până la 1000V în unele cazuri).
Utilizat în sisteme solare, bănci de baterii, vehicule electrice și telecomunicații.
Adesea necesită o capacitate de întrerupere mai mare (intervalul KA) din cauza arcuirii susținute.
3. Proiectare internă și construcție
Breakers AC:
Utilizați o suprimare mai simplă a arcului (de exemplu, explozie de aer, mecanisme de declanșare termică-magnetică).
Tipuri obișnuite: MCB (întrerupător în miniatură), MCCB (carcasă modelată), ACB (întrerupător de aer).
DC Breakers:
Construit cu contacte consolidate și chute de arc avansate pentru a gestiona arcuirea prelungită.
Unele sunt sensibile la polaritate (trebuie să fie conectate corect).
Întrerupătoarele de curent continuu bidirecțional sunt utilizate în sisteme precum panourile solare unde curentul se poate inversa.
4. Aplicații și considerații de siguranță
Breakers AC:
Găsite în cablurile la domiciliu, mașinile industriale și rețelele electrice.
Nu este potrivit pentru circuitele DC - utilizarea acestora poate provoca eșecul de a călători sau arcuirea periculoasă.
DC Breakers:
Esențial pentru sistemele de energie regenerabilă, încărcarea EV și microgridurile DC.
Unele întreruptoare hibride funcționează atât pentru AC/DC, dar majoritatea sunt specifice aplicației.
Pot fi schimbate?
Nu folosiți niciodată un întreruptor de curent alternativ pentru DC decât dacă este evaluat în mod explicit pentru ambele.
Breakers DC pot funcționa pentru AC, dar nu sunt optimizate pentru aceasta.
Concluzie
Diferențele de bază provin din metodele de extincție a arcului, tensiunea/manipularea curentului și construcția. Breakers DC sunt construite mai dure pentru a gestiona curent continuu, în timp ce întreruptorii de curent alternativ efectuează traversarea zero pentru o întrerupere mai ușoară. Alegeți întotdeauna tipul corect pentru siguranță și fiabilitate.
Doriți recomandări pentru un caz de utilizare specific?
