Conectori pentru cabluri pentru panouri solare

CNKA  conectori pentru cablurile panoului solar Introducere

Furnizorii din China CNKA oferă conectori pentru cabluri pentru panouri solare fabricați în China, care sunt complet compatibili cu sistemele fotovoltaice de 1500V. Acești conectori sunt împărțiți în două părți: capătul de linie și capătul plăcii. În mod obișnuit, atunci când ne referim la conectorii cablurilor panoului solar, ne referim la conectorii de la capătul liniei. Ele constau din piese metalice și piese de izolație. Termenul MC înseamnă Multi-Contact, în timp ce numărul 4 indică dimensiunea diametrului miezului metalic.

Conectori cabluri panou solar CNKA Parametru (specificație)

Conectori cabluri panoului solar CNKA Cerință de performanță

1  Conectorii fotovoltaici trebuie să asigure o conductivitate excelentă, cu rezistența de contact care să nu depășească 0,35 miliohmi.

2  Trebuie să ofere suficientă siguranță pentru a proteja componentele celulelor solare. Având în vedere mediile și climatele adesea dure în care funcționează echipamentele de energie solară, conectorii ar trebui să fie impermeabili, rezistenți la temperaturi înalte, anticorozive și să ofere o izolare ridicată. Ar trebui să atingă un nivel de protecție IP68.

3  Structura conectorilor solari trebuie să fie fermă și fiabilă, cu conectori tată și femela care, atunci când sunt introduși corect, ar trebui să prezinte o forță de conectare de cel puțin 80 N. Pentru un cablu de 4 mm², conectorul MC4 nu trebuie să depășească o temperatură maximă de 105 °C în timp ce transportă un curent de 39 A. Conectorul MC4/H4, un conector masculin și feminin cu un singur nucleu, oferă avantaje precum etanșare excelentă, inserare convenabilă și ușurință de întreținere și reparare.

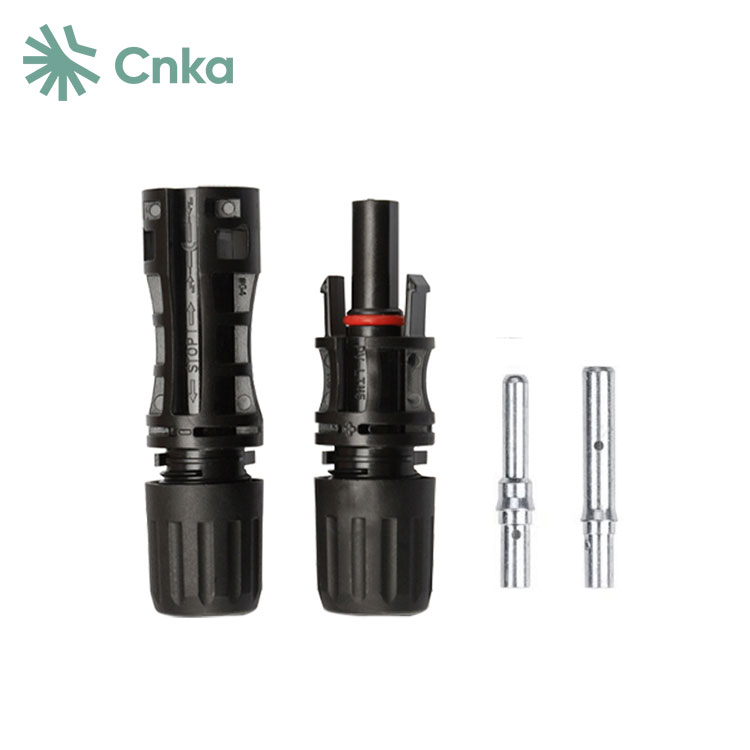

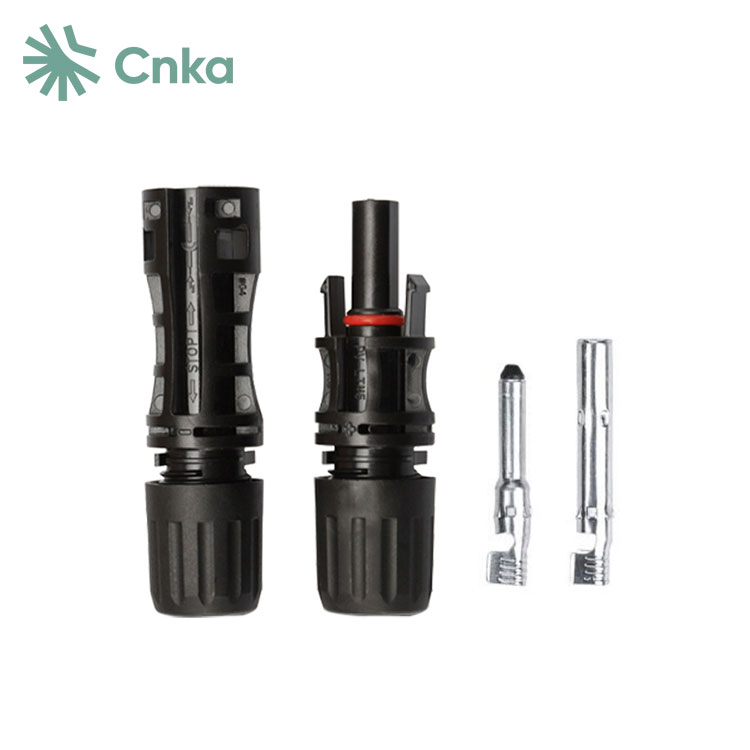

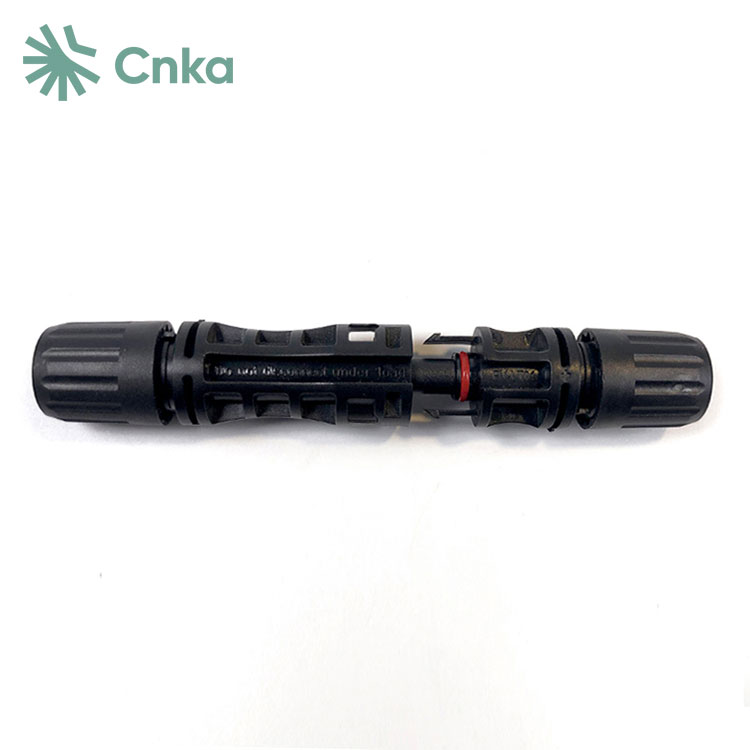

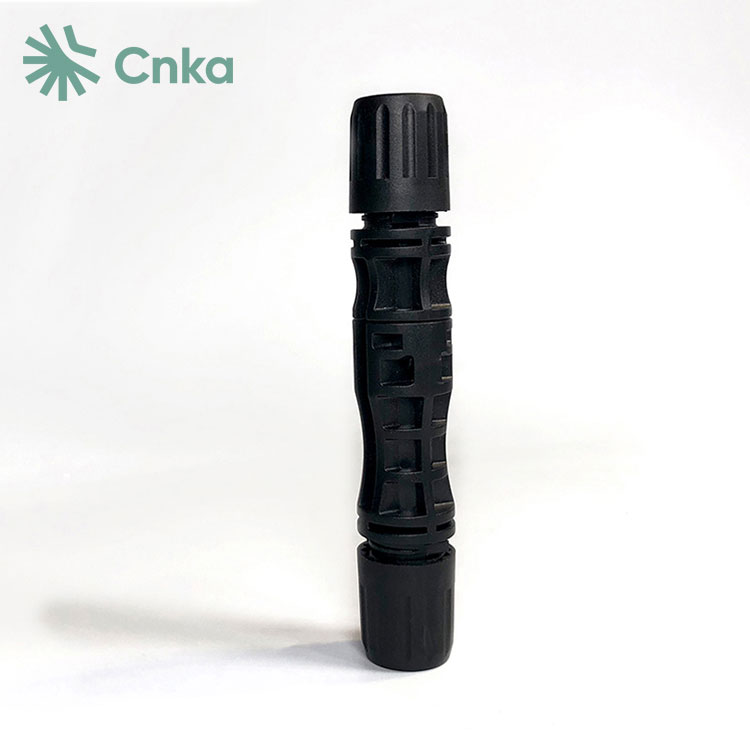

Conectori cablu panou solar CNKA Detalii

Conectori cabluri panou solar CNKA Dimensiuni și cablaj

Conectori cabluri panou solar CNKA Precauții de instalare

Atunci când alegeți un ștecher, este esențial să vă concentrați pe calitatea produsului, inclusiv pe dimensiunea și grosimea materialului conductorului metalic intern, elasticitatea acestuia și acoperirea pentru a vă asigura că poate face față curenților mari și menține un contact bun. Carcasa din plastic a dopului trebuie să aibă o suprafață netedă, fără crăpături, iar interfața trebuie să fie bine etanșată. În timpul instalării, evitați expunerea conectorilor componentelor la lumina soarelui și la ploaie pentru a preveni îmbătrânirea, coroziunea internă, rezistența crescută la contact și aprinderea potențială, toate acestea putând reduce eficiența sistemului sau cauza pericole de incendiu.

Instalarea și sertizarea conectorilor fotovoltaici sunt critice. Trebuie folosite instrumente profesionale de sertizare, iar personalul de instalare trebuie să primească o instruire adecvată cu privire la operațiunile de sertizare înainte de a începe construcția centralelor fotovoltaice.
