Abstract: A Cutie combinatoare PVjoacă un rol critic în sistemele de energie solară prin consolidarea mai multor ieșiri de șir fotovoltaice într-o singură ieșire. Acest articol explică cum funcționează, de ce este esențial și cum abordează provocările comune, cum ar fi riscurile de siguranță, complexitatea întreținerii și ineficiența sistemului. Structura detaliată, parametrii tehnici și îndrumările practice de selecție sunt furnizate pentru a ajuta factorii de decizie să optimizeze instalațiile solare.
În sistemele fotovoltaice moderne, mai multe șiruri de panouri solare generează curent electric continuu (DC). Gestionarea eficientă a acestor rezultate este crucială pentru performanța și siguranța sistemului. O cutie de combinare PV servește ca o unitate centralizată care colectează și combină ieșirile mai multor șiruri într-o singură ieșire DC.
Fără acest dispozitiv, cablarea sistemului devine complexă, crescând riscul defecțiunilor, ineficiențelor și provocărilor de întreținere. O cutie de combinare bine concepută simplifică arhitectura sistemului și sporește fiabilitatea.
Cutia PV Combiner funcționează prin agregarea intrărilor DC de la mai multe șiruri fotovoltaice. Fiecare șir este conectat la o bornă de intrare echipată cu componente de protecție, cum ar fi siguranțe sau întrerupătoare.
Această consolidare reduce numărul de cabluri care circulă către invertor și simplifică monitorizarea sistemului.

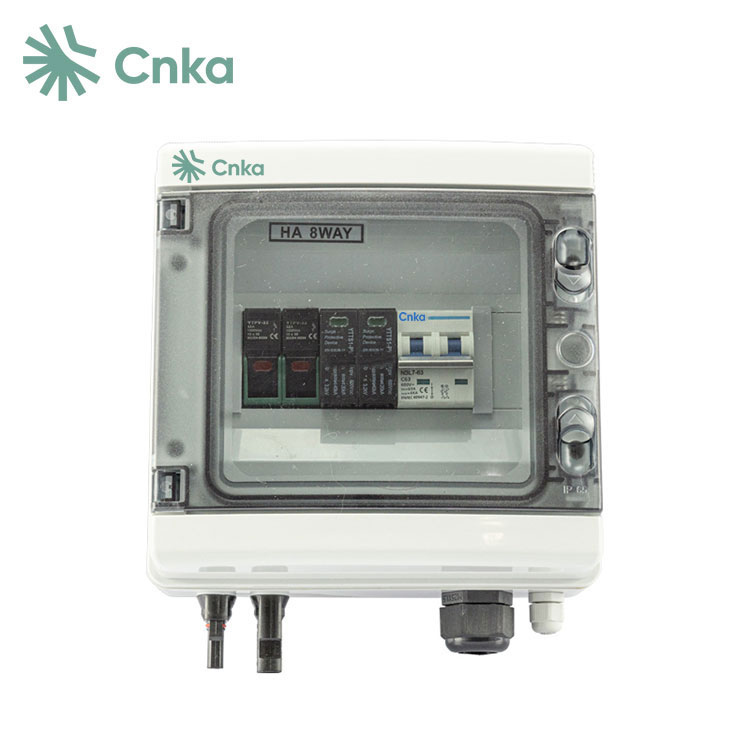

O cutie standard de combinare PV include mai multe componente critice:
| Componentă | Funcţie |
| Siguranță DC | Protejează fiecare șir de supracurent |
| Întrerupător DC | Oferă deconectare manuală și protecție |
| Dispozitiv de protecție la supratensiune (SPD) | Protejează împotriva fulgerelor și a supratensiunii |
| Bara de distribuție | Combină ieșirile electrice de la mai multe intrări |
| Incinta | Protejează componentele interne de factorii de mediu |
Modelele avansate pot include, de asemenea, module de monitorizare care oferă date de performanță în timp real pentru fiecare șir.
Integrarea unei cutii de combinare PV într-un sistem solar oferă mai multe beneficii operaționale și economice:
Când se evaluează o cutie de combinare fotovoltaică, următorii parametri sunt esențiali:
| Parametru | Descriere |
| Tensiune maximă de intrare | De obicei, 600 V, 1000 V sau 1500 V DC |
| Numărul de șiruri de intrare | Variază de la 4 la 24 sau mai mult |
| Curent de ieșire | Depinde de capacitatea sistemului |
| Nivel de protecție | IP65 sau mai mare pentru utilizare în exterior |
| Temperatura de operare | -25°C până la +60°C sau interval mai larg |
| Funcția de monitorizare | Opțional achiziție de date de la distanță |
1. Sisteme de cablare complexe
Instalațiile solare la scară largă implică adesea zeci de șiruri, ceea ce duce la cablaje complicate. O cutie de combinare consolidează conexiunile, reducând erorile de instalare.
2. Detectare dificilă a erorilor
Fără monitorizare centralizată, identificarea șirurilor defecte necesită mult timp. Cutiile moderne de combinare oferă monitorizare la nivel de șir pentru diagnosticare rapidă.
3. Riscuri de siguranță
Supracurent, fulgere și defecțiunea izolației prezintă riscuri. Dispozitivele de protecție integrate atenuează eficient aceste pericole.
4. Costuri ridicate de întreținere
Sistemele descentralizate necesită mai multă forță de muncă pentru inspecție. O cutie de combinare simplifică întreținerea și reduce costurile operaționale.
Selectarea modelului potrivit necesită o analiză atentă a cerințelor de sistem:
CNKA oferă o gamă de soluții PV Combiner Box concepute pentru a satisface diverse nevoi de aplicații, de la instalații rezidențiale până la fermele solare la scară largă.
Instalarea și întreținerea corespunzătoare asigură performanțe optime:
Întreținerea de rutină ajută la prelungirea duratei de viață a echipamentului și asigură funcționarea continuă.
Î1: Care este funcția principală a unei cutii de combinare PV?
R: Combină mai multe ieșiri de șir solar într-o singură ieșire DC, oferind în același timp protecție și monitorizare.
Î2: Este necesară o cutie de combinare PV pentru sistemele mici?
R: Pentru sistemele mici, cu puține șiruri, este posibil să nu fie necesar, dar este foarte recomandat pentru o siguranță și organizare îmbunătățite.
Î3: Cât de des ar trebui întreținută o cutie de combinare?
R: Inspecția este de obicei recomandată la fiecare 6 până la 12 luni, în funcție de condițiile de mediu.
Î4: Poate o cutie de combinare să îmbunătățească eficiența sistemului?
R: Da, prin optimizarea fluxului de curent și reducerea pierderilor, contribuie la eficiența generală a sistemului.
O cutie de combinare PV este o componentă fundamentală în sistemele moderne de energie solară, oferind siguranță îmbunătățită, cablare simplificată și performanță îmbunătățită. Prin abordarea provocărilor operaționale cheie, permite instalații solare mai fiabile și scalabile.
CNKAse angajează să furnizeze soluții de înaltă calitate PV Combiner Box, adaptate diferitelor cerințe ale proiectului. Fie pentru aplicații rezidențiale, comerciale sau industriale, alegerea echipamentului potrivit poate afecta semnificativ performanța sistemului și fiabilitatea pe termen lung.
Doriți să vă optimizați sistemul solar cu o cutie fotovoltaică de încredere?Contactaţi-neastăzi pentru a explora soluții profesionale și pentru a obține asistență de specialitate, adaptată nevoilor proiectului dumneavoastră.
-
