A Cutie combinatoare PVeste o componentă esențială a sistemelor solare fotovoltaice, centralizând mai multe șiruri de panouri solare într-o singură ieșire pentru a simplifica gestionarea sistemului și pentru a spori siguranța operațională. Acest articol analizează structura tehnică, parametrii cheie, liniile directoare de instalare și aplicațiile practice ale cutiilor combinate fotovoltaice. Acesta își propune să ofere o înțelegere clară pentru ingineri, proiectanți de sisteme și manageri de proiect pentru a optimiza eficient sistemele de energie solară, minimizând în același timp riscurile și eforturile de întreținere.
O cutie de combinare PV acționează ca un hub centralizat în sistemele fotovoltaice, combinând mai multe șiruri de panouri solare într-o singură ieșire pentru conectarea la invertor. Prin integrarea siguranțelor, a dispozitivelor de protecție la supratensiune și a capacităților de monitorizare, asigură siguranța operațională, reduce complexitatea cablajului și permite depanarea eficientă. Joacă un rol critic atât în proiectele solare comerciale, cât și la scară de utilitate, echilibrând performanța sistemului și protecția împotriva defecțiunilor electrice.
Cutiile moderne de combinare fotovoltaice sunt proiectate pentru durabilitate, cu carcase cu clasificare IP care protejează componentele interne de pericolele de mediu, cum ar fi praful, umiditatea și expunerea la UV. Sunt compatibile cu diverse configurații de șiruri și suportă instalații solare scalabile.

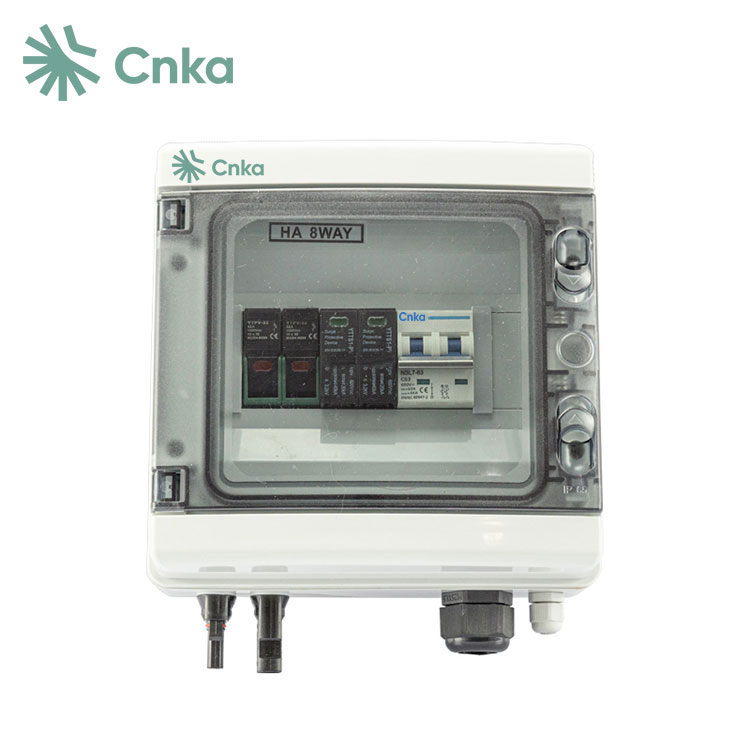

O cutie tipică de combinare PV include următoarele componente cheie, fiecare având o funcție specifică pentru a menține integritatea electrică și fiabilitatea sistemului:
Dispunerea structurală este proiectată pentru a facilita disiparea căldurii, pentru a minimiza pierderile electrice și pentru a asigura ușurința întreținerii. Distanța adecvată între componente previne supraîncălzirea și permite înlocuirea sigură a siguranțelor sau a dispozitivelor de supratensiune fără a perturba funcționarea sistemului.
Înțelegerea parametrilor tehnici ai unei cutii de combinare fotovoltaice este esențială pentru proiectarea sistemului și conformitatea cu siguranța. Următorul tabel rezumă specificațiile tipice:
| Parametru | Gama de specificații |
|---|---|
| Numărul de șiruri | 4–24 |
| Tensiune maximă de intrare | 1000V–1500V DC |
| Curent nominal | 10A–63A pe șir |
| Protecție la supratensiune | 20kA–40kA |
| Evaluare incintă | IP65–IP66 |
| Temperatura de operare | -25°C până la +60°C |
| Material | Aluminiu vopsit cu pulbere / oțel inoxidabil |
Acești parametri asigură funcționarea fiabilă în diverse climate și permit integrarea în siguranță în sistemele solare comerciale și la scară de utilitate.
Cutiile de combinare fotovoltaice sunt utilizate pe scară largă în diferite instalații solare, fiecare având considerații specifice de integrare:
Designul lor modular și configurația flexibilă de intrare le fac adaptabile la diferite topologii de sistem, reducând cablarea generală și simplificând monitorizarea și detectarea defecțiunilor.
Instalarea corectă a unei cutii de combinare PV este crucială pentru siguranța și performanța sistemului. Considerațiile cheie includ:
Respectarea acestor bune practici asigură fiabilitatea pe termen lung, reduce timpul de nefuncționare și sporește siguranța în sistemele solare de mare putere.
Î: Câte șiruri poate suporta în mod obișnuit un PV Combiner Box?
R: Cutiile standard de combinare PV acceptă între 4 și 24 de șiruri, în funcție de specificațiile modelului. Numere de șir mai mari sunt disponibile pentru proiecte la scară de utilitate cu matrice mai mari.
Î: Ce protecții sunt integrate într-o cutie de combinare fotovoltaică?
R: Cutiile de combinare fotovoltaice încorporează siguranțe sau întreruptoare la nivel de șir, dispozitive de protecție la supratensiune și interfețe de împământare pentru a proteja împotriva supracurentului, vârfurilor de tensiune și potențialelor defecțiuni electrice.
Î: Cutiile de combinare fotovoltaice pot fi instalate în aer liber?
A: Da. Majoritatea modelelor sunt închise în carcase cu clasificare IP65–IP66, oferind protecție împotriva prafului și a apei, potrivită pentru medii exterioare și condiții meteorologice extreme.
Cutiile de combinare fotovoltaice sunt esențiale pentru funcționarea eficientă și sigură a sistemului de energie solară, centralizând mai multe șiruri și oferind capacități critice de protecție și monitorizare. Designul, instalarea și selecția corectă a parametrilor asigură fiabilitatea pe termen lung și producția de energie optimizată.
CNKAoferă o gamă largă de cutii fotovoltaice combinate concepute pentru proiecte solare comerciale și la scară de utilitate, combinând materiale durabile, configurații flexibile și caracteristici de siguranță integrate. Pentru mai multe informații sau pentru a discuta cerințele de sistem,contactaţi-nepentru a primi îndrumare și suport personalizat pentru instalațiile dvs. solare.
